漏水検知センサー

漏水検知センサー

漏水検知の性能に大きな影響を与えるセンサー 周囲環境変化や柔軟性に優れた特性により、現在、主にビル、データセンターや病院などに採用されています。大量データ時代の本格化に伴い、サーバーの放熱対策として水冷化が進む中、組込用途で採用されるなど用途が広がっています。多様な製品ラインナップでお客様のニーズにお応えします。

製品特長

  • 総合防災監視システムに適した検知器です。 制御出力接点を設けていますので複数の検知器により集中管理も可能です。
  • 広範囲を一本のセンサーで監視します。 センサーはどの部分でも水を確実に検知するラインセンサーで、湿気により誤動作することはありません。また純水、酸、アルカリ溶液も検知可能です。
  • 断線検知機能もついています。 万一センサーが断線した場合はこれを検知し、ブザーとランプで知らせます。
  • 取付が簡単、安全で保守が容易です。 センサー電圧はAC12.5V以下の弱勢力回路で安全です。センサーは可とう性に富み取扱いが容易で金属上でも直接取付が可能です。

施工例

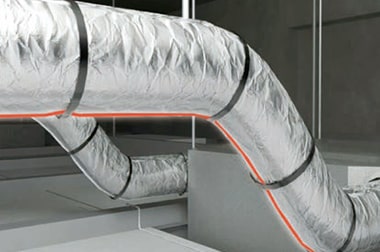

  • 配管にセンサーを取付
    配管にセンサーを取付
  • 機器廻りにセンサーを取付
    機器廻りにセンサーを取付

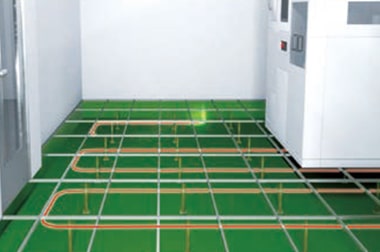

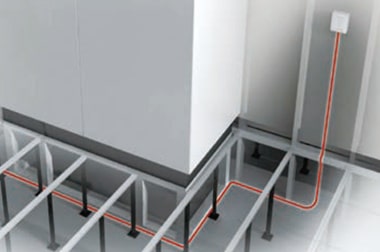

  • フリーアクセス下にセンサーを取付
    フリーアクセス下にセンサーを取付

資料ダウンロード

製品詳細情報

検知器一覧

標準タイプ
  • 1回路用 AD-AS-1AM
    壁かけ
    1回路用 AD-AS-1AM
    検知回路数が1回路の検知器で漏水、断線の警報はランプ（LED）で表示しブザーが鳴ります。（制御出力接点も取り出せます。）

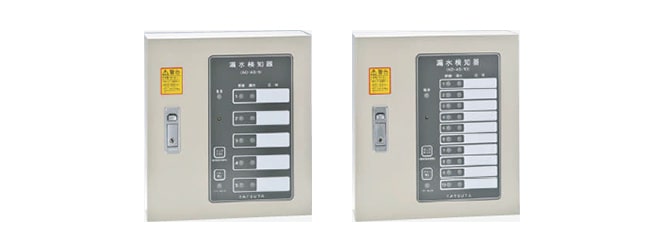

  • 複数回路用 AD-AS-5DRM、AD-AS-10DRM
    壁かけ
    複数回路用 AD-AS-5DRM、AD-AS-10DRM
    検知回路数が5、10回路のものが標準です。異常警報はいずれも漏水、断線のランプ（LED）とブザーでおこない、一括および、各回路毎に制御出力接点が取り出せます。
  • 1回路用 AD-AS-1WM
    組込用
    1回路用 AD-AS-1WM
    盤内のDINレールへ取り付ける組込用です。断線検知機能付きです。

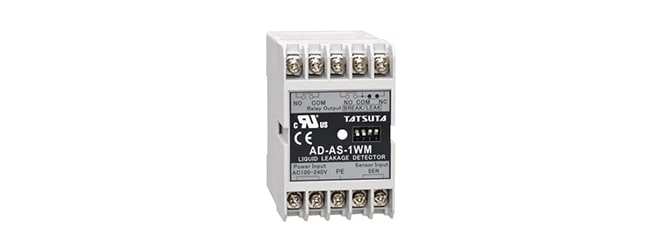

  • 1回路高感度用 AD-AS-1C-SR
    組込用
    1回路高感度用 AD-AS-1C-SR
    盤内のDINレールや機器組込用の高感度検知器です。高抵抗の液体（純水、薬液等）の検知が可能です。
  • 1回路用 AD-AS-1DM
    組込用
    1回路用 AD-AS-1DM
    盤内のDINレールに取付ける組込用です。 AC/DC電源を採用しています。
位置検知タイプ
  • 漏水位置検知型1回路用 AD-AS-1LCM-A（AC電源型アナログ出力）
    壁かけ
    漏水位置検知型1回路用
    AD-AS-1LCM-A（AC電源型アナログ出力）
    専用のセンサと組合わせることにより、漏水位置をデジタル表示できます。

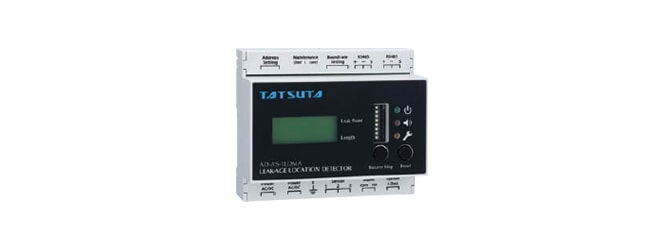

  • 漏水位置検知型1回路用 AD-AS-1LDMA（AC/DC電源兼用）
    組込用
    漏水位置検知型1回路用
    AD-AS-1LDMA（AC/DC電源兼用）
    専用のセンサと組合わせることにより、漏水位置をデジタル表示できます。

検知器仕様

1回路用
仕様 / 型番 1回路用
AD-AS-1AM AD-AS-1WM AD-AS-1DM AD-AS-1C-SR
製品写真
AD-AS-1AM
AD-AS-1WM
AD-AS-1DM
AD-AS-1C-SR
センサ回路数 1
電源電圧 AC100V～240V AC24V、DC24V AC100V、AC200V
周波数 50/60Hz
センサ印加電圧 AC2.8V以下 AC5.3V以下 AC5.3V以下 AC2.8V以下
漏水警報 赤色LEDランプ点滅 / ブザー鳴動 橙色LED点滅
断線警報 赤色LEDランプ点滅 / ブザー鳴動 橙色LED点滅
制御出力接点定格負荷（抵抗負荷） AC250V 6.0A、DC24V 6.0A AC125V 0.4A、DC30V 2.0A
消費電力 4.5VA以下 2VA以下 3VA以下 2VA以下
感度調整 有
チェック機能 有 —
外形寸法（mm） W120×H124×D55 W45×H72×D75 W22×H76×D87 W45×H72×D67
重量（kg） 約0.3 約0.12 約0.08 約0.18
ボックス色 アイボリーホワイト グレー
複数回路用・漏水位置検知器
仕様 / 型番 複数回路用 漏水位置検知型
AD-AS-5DRM AD-AS-10DRM AD-AS-1LCM-A AD-AS-1LDMA
製品写真
AD-AS-5DRM
AD-AS-10DRM
AD-AS-1LCM-A
AD-AS-1LDMA
センサ回路数 5 10 1
電源電圧 AC100V～240V AC100V～AC240V AC24V、DC24V
周波数 50/60Hz
センサ印加電圧 AC5.5V以下 AC5.5V以下 AC12.5V以下
漏水警報 赤色LEDランプ点滅 / ブザー鳴動 赤色LEDランプ点灯 / ブザー鳴動 /
漏水位置をデジタル表示 / 4-20mAアナログ出力
断線警報 赤色LEDランプ点滅 / ブザー鳴動 赤色LEDランプ点灯 / ブザー鳴動 / ‘_ _ _’表示
制御出力接点定格負荷（抵抗負荷） AC125V 0.4A、DC30V 2.0A AC125V 0.4A、DC30V 2.0A
消費電力 12VA以下 20VA以下 5W以下 5W以下
感度調整 有
チェック機能 有 —
外形寸法（mm） W300×H330×D100 W180×H125×D35 W106×H96×D57
重量（kg） 約5.5 約0.3 約0.25
ボックス色 ライトベージュ（5Y7/1） グレー
関連情報 資料ダウンロード

センサー一覧

標準タイプ
  • 非発色タイプ AD-Sセンサー
    非発色タイプAD-Sセンサー

    センサーライン状のセンサーでわずかな導電性液体の漏れも検知します。

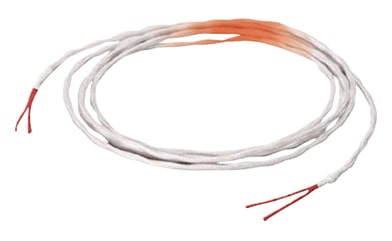

  • 発色復帰タイプ AD-RSセンサー
    発色復帰タイプAD-RSセンサー

    吸水部分が赤く発色し、乾燥すると元（白色）に戻ります。

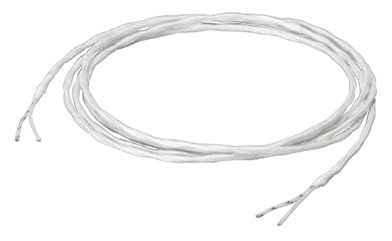

  • 発色タイプ AD-HSセンサー
    発色タイプAD-HSセンサー

    吸水するとセンサー表面が赤く発色します。乾燥後も赤色は残ります。

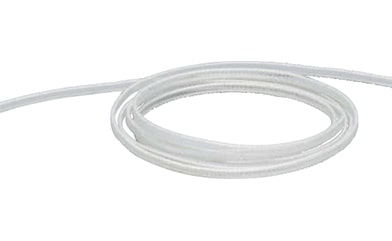

  • フラットタイプ AD-FHセンサー
    フラットタイプAD-FHセンサー

    フラット型センサーです。結露に強く、耐湿性、復帰性に優れています。

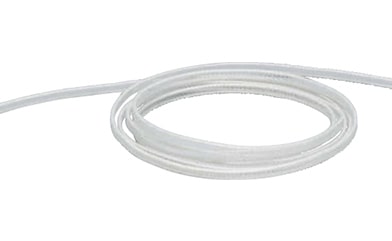

  • 耐薬品タイプ AD-FH-Sセンサー
    耐薬品タイプAD-FH-Sセンサー

    電極にSUSを使用した耐久性に優れたセンサーです。

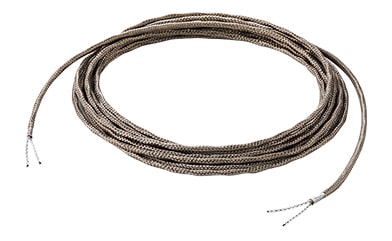

  • 難燃タイプ AD-BRSセンサー
    難燃タイプAD-BRSセンサー

    難燃規格NFPA262（旧UL910）に準拠した難燃タイプのセンサーです。耐薬品性も優れています。

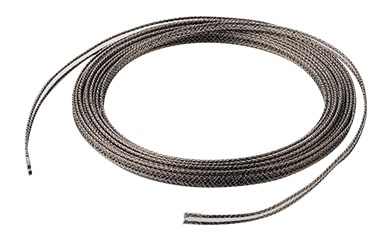

  • 難燃フラットタイプ AD-BFSセンサー
    難燃フラットタイプAD-BFSセンサー

    難燃規格NFPA262（旧UL910）に準拠した難燃タイプのフラット型センサーです。耐薬品性も優れています。

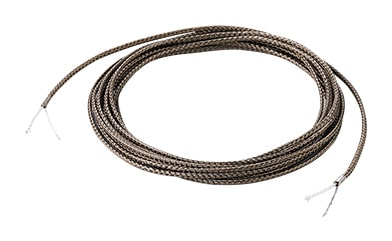

  • 難燃細径タイプ AD-BRS-Sセンサー
    難燃細径タイプAD-BRS-Sセンサー

    難燃規格NFPA262（旧UL910）に準拠した難燃タイプの細径型センサーです。

  • ポイントタイプ AD-PA-N
    ポイントタイプAD-PA-N

    水の集まる所へ取り付けます。床置型センサー。
    ※断線検知機能非搭載

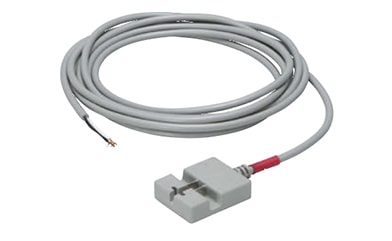

  • ポイントタイプ AD-PA-R
    ポイントタイプAD-PA-R

    水の集まる所へ取り付けます。床置型センサー。
    ※断線検知端末機能内蔵

  • 断線検知端末 ZT-2
    断線検知端末ZT-2

    センサの現場施工用端末です。

  • 高感度型検知器用断線検知端末 ZT-SR
    高感度型検知器用断線検知端末ZT-SR

    高感度型専用の端末です。

位置検知タイプ

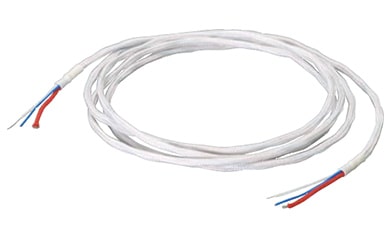

  • 位置検知タイプ AD-LSセンサー
    位置検知タイプAD-LSセンサー

    漏水位置検知型専用センサーです。

  • 難燃位置検知タイプ AD-BRLセンサー
    難燃位置検知タイプAD-BRLセンサー

    難燃規格NFPA262（旧UL910）に準拠した難燃タイプの位置検知専用センサーです。耐薬品性も優れています。

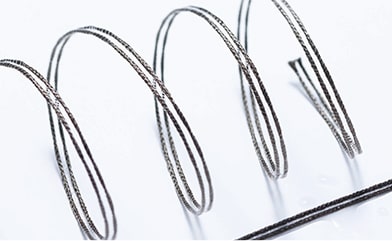

  • 難燃位置検知フラットタイプ AD-BFLセンサー
    難燃位置検知フラットタイプAD-BFLセンサー

    難燃規格NFPA262（旧UL910）に準拠した難燃タイプの位置検知専用フラット型センサーです。耐薬品性も優れています。

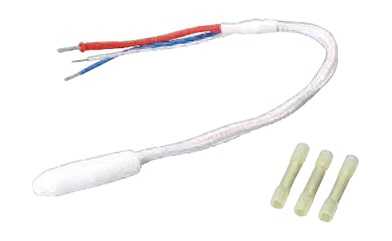

  • 位置検知用断線検知端末 ZT-L2
    位置検知用断線検知端末ZT-L2

    漏水位置検知型専用の現場施工用端末です。

センサー固定具

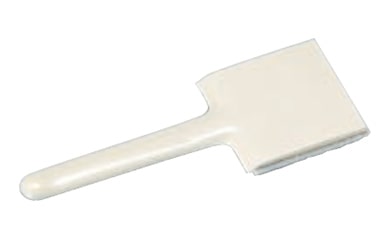

  • ステッカー（接着テープ型） CA-14
    ステッカー（接着テープ型）CA-14

    センサ配線固定用でステッカーは接着テープ付きです。

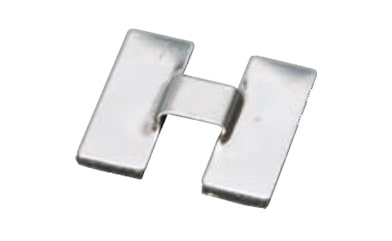

  • ステッカー（ブリッジ型） SP-1SF
    ステッカー（ブリッジ型）SP-1SF

    ブリッジタイプのステッカーです。接着テープ付きです。

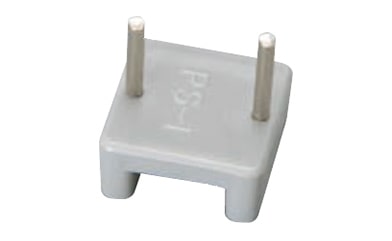

  • ピンサドル（コンクリート釘付き） PS-1
    ピンサドル（コンクリート釘付き）PS-1

    ピンサドルはコンクリート釘付きです。
    ※積水製

センサー仕様

仕様 / 型番 AD-Sセンサー AD-RSセンサー AD-HSセンサー
製品写真
AD-Sセンサー
AD-RSセンサー
AD-HSセンサー
電極内層 電極1：錫メッキ軟銅線0.3mm2にプラスチック単糸編組
電極2：錫メッキ軟銅線0.3mm2にプラスチック単糸編組
̶̶ 赤色発色糸を介在
外層 プラスチック糸編組
外径 約Φ4m
リード線 ̶̶
検知感度 3ml以下…1滴（0.05ml）1秒で水滴を滴下にて※1

※1 当社出荷時設定

仕様 / 型番 AD-FHセンサー AD-FH-Sセンサー AD-PAセンサー AD-LSセンサー
製品写真
AD-FHセンサー
AD-FH-Sセンサー
AD-PAセンサー
AD-LSセンサー
電極内層 電極1 錫メッキ軟銅線0.3mm2に
プラスチック単糸編組		 SUS316 0.33mm2に
プラスチック単糸編組		 ステンレス板（1mm） 錫メッキ軟銅線0.3mm2に
プラスチック単糸編組
電極2 錫メッキ軟銅線0.3mm2に
プラスチック単糸編組		 SUS316 0.33mm2に
プラスチック単糸編組		 ステンレス板（1mm） 錫メッキ軟銅線0.3mm2に
プラスチック単糸編組
電極3 ̶̶ 抵抗線Φ0.4に
プラスチック単糸編組
外層 プラスチック糸編組 軟質PVC樹脂モールド プラスチック糸編組
外径 約6.5mm×2.0mm 約40mm×50mm×14mm 約Φ3.5mm
リード線 ̶̶ MF-VCTF0.5mm23.5m ̶̶
検知感度 センサ漏れ長さ…60mm～90mm（参考水量：14～18ml） 水位10mm以上 3ml以下…1滴（0.05ml）1秒で
水滴を滴下にて
仕様 / 型番 AD-BRSセンサー AD-BFSセンサー AD-BRS-Sセンサー AD-BRLセンサー AD-BFLセンサー
製品写真
AD-BRSセンサー
AD-BFSセンサー
AD-BRS-Sセンサー
AD-BRLセンサー
AD-BFLセンサー
電極内層 電極1 錫メッキ軟銅線0.33mm2に導電ETFE被覆PPSモノフィラメント
（0.25mm）編組		 錫メッキ軟銅線0.33mm2に導電性ETFE被覆（黒色）バサルト編組 錫メッキ軟銅撚り線0.33mm2 錫メッキ軟銅線0.33mm2に導電性ETFE被覆（黒色）PPSモノフィラメント（Φ0.2mm）編組 ①と②の撚線に
バサルト編組 錫メッキ軟銅線0.33mm2に導電ETFE被覆（黒色） 錫メッキ軟銅線Φ0.51mmにETFE絶縁電線（黄色）
電極2 錫メッキ軟銅線0.33mm2に導電ETFE被覆PPSモノフィラメント
（0.25mm）編組		 錫メッキ軟銅線0.33mm2に導電性ETFE被覆（黒色）バサルト編組 錫メッキ軟銅撚り線0.33mm2にPPSモノフィラメント（0.25mm）編組 FEP線 ③と④の撚線に
バサルト編組 抵抗線Φ0.40mmに導電ETFE被覆（黒色） 錫メッキ軟銅線0.5mm2にFEP絶縁電線（青色）
電極3 ̶̶ 抵抗線Φ0.40mmに導電性ETFE被覆（黒色）PPSモノフィラメント（Φ0.25mm）編組 ̶̶
外層 バサルト編組 ETFEモノフィラメント バサルト編組 バサルト編組 ETFEモノフィラメント
外径 約Φ4mm 約6.5mm×約2.2mm 約Φ2.7mm 約Φ4mm 約6.5mm×約2.2mm
リード線 ̶̶
検知感度 3.0ml以下 濡れ長さ100mm以下 3.0ml以下 濡れ長さ100mm以下
関連情報 資料ダウンロード

システムの構成例

システムの構成例

検知原理

検知原理

水（導電性液体）を媒体として電極1-2間で電気的なパスが形成され、抵抗値が低下することで液体の漏れを検知します。

特長

ケーブルメーカーのノウハウを活かした安心・安全なセンサー
漏水センサー断面図（AD-S / AD-RSセンサー）
漏水センサー断面図（AD-S / AD-RSセンサー）

センサーはどの部分でも水を確実に検知するラインセンサで、湿気により誤動作することはありません。また純水、酸、アルカリ溶液も検知可能です。

  • 優れた環境特性 二層構造で高温多湿環境（60℃95%RH）においても正常稼働。
  • 少量検知（3ml以下：弊社標準感度） 外部編組の吸収特性により確実に水をキャッチ。
優れた施工性

センサーは柔軟性のある材質でできているので取り付けしやすく施工も簡単にできます。またセンサー電圧はAC12.5V以下の弱勢力回路で安全です。

  • 施工例 配管、床、壁、天井等施工場所を選ばないため、検知できない死角も作らず、きめ細やかな検知網を構築できます。
  • 配管にセンサーを取付
    配管にセンサーを取付
  • 機器廻りにセンサーを取付
    機器廻りにセンサーを取付
  • フリーアクセス下にセンサーを取付
    フリーアクセス下にセンサーを取付
容易に漏水箇所を特定
乾燥・吸水イメージ
※画像はイメージです
  • 位置検知タイプ 検知器がセンサーで検出した漏水箇所をm単位でデジタル表示します。位置データの出力も可能です。
  • センサーが赤く発色 （タツタのオリジナル機能） 水を吸収したセンサー箇所が赤く発色するので、目視より、素早く発見でき速やかな復旧作業が可能です。
関連情報 資料ダウンロード
