エコ難燃・可とう性架橋ポリエチレン絶縁電線110℃耐熱 EM-TLFC110（盤内配線用電線）

EM-TLFC110（盤内配線用電線）

柔軟性があり盤内配線をはじめ、各種電気機器への配線に最適であり、耐熱性にも優れているため、IV・KIVからサイズダウンが可能です。
また、8色在庫をしており、製造の場合、短納期小ロット対応致します。 WL1としてはご使用いただけません

製品特徴

  • 優れた柔軟性
  • EM対応製品
  • 豊富な色在庫
  • 小ロット製造対応

資料ダウンロード

製品詳細情報

特長

  • 豊富な在庫・製造対応色

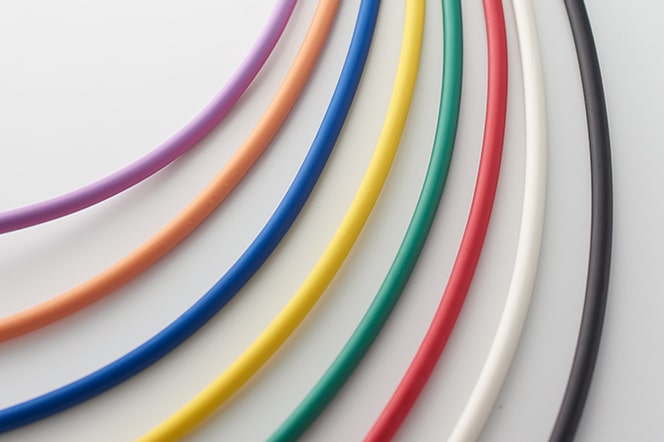

    豊富な在庫・製造対応色

    黒を標準として、白、赤、緑、黄、青、橙、紫をご用意しています。 在庫サイズ、色、数量に関しましてはご相談ください。

  • 在庫対応・小ロット対応
    在庫対応・小ロット対応

    お客様のご要望に応じて、各色の在庫を揃えております。
    在庫がない場合でも、小ロットから製造対応致します。

  • 高い柔軟性
    高い柔軟性

    IE線と比較して、非常に柔軟です。（38SQのEM IE/FとEM-TLFCの比較） 荷重300g

AC600V EM-TLFC110 仕様

許容電流表
導体温度（℃） 110（定格） 90 75 60
公称断面積（mm2） 0.75 22 19 16 12
1.25 29 24 20 15
2 41 34 29 22
3.5 56 47 40 30
5.5 74 63 52 40
8 93 78 65 50
14 134 113 95 72
22 175 148 124 94
38 247 209 175 132
60 331 280 234 177
100 455 384 321 243
150 603 509 426 322
200 716 605 506 383
250 849 717 600 454
325 993 839 702 531
周辺温度 40℃

導体温度が110℃まで高くなると困る用途（配電盤等）に使用する場合を想定して、導体温度を90℃、75℃、60℃と下げた許容電流値も記載しております。

仕様
導体 絶縁体厚さ
mm		 仕上外径
約 mm		 導体抵抗（20℃）
Ω／km		 試験電圧
Ｖ		 絶縁抵抗（20℃）
ＭΩ･km		 概算質量
kg/km
公称断面積
mm2		 構成
本/mm		 外径
mm
0.75 30/0.18 1.1 0.8 2.7 25.8 2200 80 13
1.25 50/0.18 1.5 0.8 3.1 15.5 2200 70 19
2 37/0.26 1.8 0.8 3.4 9.91 2200 60 26
3.5 45/0.32 2.5 0.8 4.1 5.38 2200 50 43
5.5 35/0.45 3.1 1 5.1 3.46 2200 50 70
8 50/0.45 3.7 1 5.7 2.45 2200 50 90
14 88/0.45 4.9 1 6.9 1.39 2200 40 150
22 7/20/0.45 7 1.2 9.5 0.892 2200 40 245
38 7/34/0.45 9.1 1.2 12 0.525 2500 40 400
60 19/20/0.45 11.6 1.5 15 0.329 2500 30 635
100 19/34/0.45 15.2 2 19.5 0.193 3000 30 1080
150 27/34/0.45 18.7 2 23 0.136 3000 20 1510
200 37/34/0.45 21.2 2.5 27 0.0993 3000 20 2070
250 37/42/0.45 23.6 2.5 29 0.0803 3000 20 2530
325 37/55/0.45 27 2.5 33 0.0614 3500 20 3260

WLI、HF-WLIとしてはご使用いただけません。

許容曲げ半径 4D
公称断面積（mm2） 0.75 1.25 2 3.5 5.5 8 14 22 38 60 100 150 200 250 325
仕上外径（約mm） 2.7 3.1 3.4 4.1 5.1 5.7 6.9 9.5 12.0 15.0 19.5 23 27 29 33
許容曲げ半径（mm） 10.8 12.4 13.6 16.4 20.4 22.8 27.6 38 48 60 78 92 108 116 132

TLFCの許容曲げ半径は仕上がり外径の4倍となります。極度に屈曲させると電気的性能が低下するため、布設に際しては4倍以下に曲げないでください。

DC1500V

詳細につきましてはお問い合わせください。
仕様に関しまして、予告無く変更になる場合がございます。
