機器用電線事業

独自開発の高力ケーブルで、	FA業界の高度な動きを支えています。
耐屈曲性を誇る「高力ケーブル」を中心に、	産業分野に貢献します。

当社独自開発の特殊合金「高力銅合金」を使用してケーブルを製造。高い導電率を維持しながら、一般的な合金線に比べて引っ張り強さや繰り返しの曲げは2倍以上を誇るうえ、耐屈曲性が優れているので長寿命を実現します。産業用ロボット業界をはじめ、さまざまな屈曲シーンに合わせてカスタマイズ提案を行います。

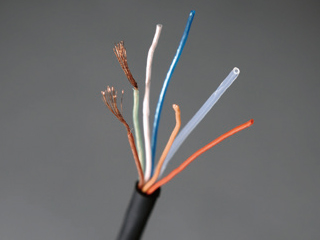

イメージ写真

製品情報

高力ケーブルUL 規格対応

タツタ電線は、引っ張り強さ・繰り返し曲げ強さが純銅線に比べて格段に優れた高力銅合金線を開発し、耐屈曲性が飛躍的に向上したロボットケーブル、「高力(こうりき)ケーブル」を製品化いたしました。複雑かつ激しい動きをする産業用ロボット・自動工作機などのケーブルとして、お客様のご期待に十分お応えできるものと確信しております。またお客様のご要望に応じてカスタマイズも可能です。

製品特徴
  • 導体は耐屈曲性・対捻回性に優れた高力銅合金の極細線を使用。
  • 引っ張り強さは純銅線の約2.2倍。
  • 絶縁体に耐熱性ビニル、架橋ポリエチレンのほか、曲げに強いETFE(ふっ素樹脂)を用意。
  • 高耐屈曲性、可とう性など用途・環境に対応したシールドを用意。
  • 標準であらゆる使用環境に対応した耐熱・耐油・低摩擦性ビニルシースを使用。耐溶接火花性・難燃性に優れたシースの他に、耐シンナー性、低アウトガス性の特殊シースも用意。
  • RoHS指令※適合。エコ(ハロゲンフリー)対応も可能。
    ※特定有害物質の使用制限に関する環境規制
    ※RoHS2対応準備中(平成29年3月より実施予定)
  • UL規格認証取得
高力銅合金の特長

高力ケーブルの導体に使用している高力銅合金は、タツタ電線がオリジナルに開発した合金線です。
無酸素銅をベースに微量の鉄、燐および特殊元素を添加した銅合金で、効果的な熱処理加工を施し、引っ張り強さ・繰り返し曲げ強さ・導電性に優れています。

主要特性
材料名 引っ張り強さ(kgf/mm²) 比率 導電率(%IACS)
電気用軟銅線 23 1.0倍 98%
一般銅合金(すず系) 34 1.5倍 60%
高力銅合金(当社品) 52 2.2倍 80%
導体サイズ
AWG
サイズ
28 26 25 23 21 19 17 15 13
公称断面積
[mm2]
0.1 0.15 0.2 0.3 0.5 0.75 1.25 2 3.5
構成
[本/mm]
20/
0.08
30/
0.08
40/
0.08
60/
0.08
3/33/
0.08
3/50/
0.08
7/33/
0.08
7/57/
0.08
7/3/33/
0.08
品種例と比較

お客様のご使用用途・環境等に合わせて最適なケーブルをご提案致します。

グレード ケーブル型番 導体 絶縁体 シース 全断線した屈曲回数
当社品 スタンダード UL2854 OHFR-PCVV 高力銅合金 ビニル ビニル 2000万回以上~
当社品 スタンダード UL2854 OHFR-PCTV 高力銅合金 ETFE ビニル 5000万回以上~
他社品 純銅 ビニル ビニル 500万回

※試験条件は弊社オリジナルのものです。数値については保証値ではなく参考値です。

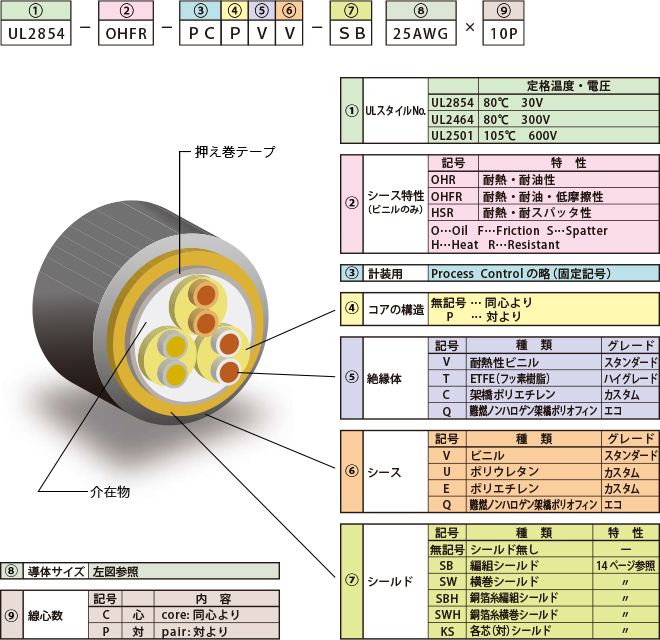

ケーブル記号と構造

【例】スタンダードUL2854高力ケーブル ビニル絶縁ビニルシース編組シールド付 25AWG×10対

構造表
スタンダードタイプ(ビニル絶縁ビニルシース)
型番 定格 導体サイズ(上段:AWG 下段:SQ)
28 26 25 23 21 19 17 15 13
0.1 0.15 0.2 0.3 0.5 0.75 1.25 2 3.5
UL2854-OHR-PCVV UL2854-OHFR-PCVV(-SB) 80℃ 30V
UL2854-OHFR-PCPVV-SB 80℃ 30V
UL2464-OHFR-PCVV(-SB) UL2464-OHFR-PCPVV-SB 80℃ 300V
UL2501-OHFR-PCVV(-SB) 105℃ 600V
ハイグレードタイプ(ETFE絶縁ビニルシース)
型番 定格 導体サイズ(上段:AWG 下段:SQ)
28 26 25 23 21 19 17 15 13
0.1 0.15 0.2 0.3 0.5 0.75 1.25 2 3.5
UL2854-OHR-PCTV UL2854-OHFR-PCTV(-SB) 80℃ 30V
UL2854-OHFR-PCPTV-SB 80℃ 30V
UL2464-OHFR-PCTV(-SB) UL2464-OHFR-PCPTV-SB 80℃ 300V
UL2501-OHFR-PCTV(-SB) 105℃ 600V
特殊タイプ(ビニル/ETFE絶縁ビニルシース)
型番 定格 導体サイズ(上段:AWG 下段:SQ)
28 26 25 23 21 19 17 15 13
0.1 0.15 0.2 0.3 0.5 0.75 1.25 2 3.5
PCVU(-SB) PCTU(-SB) -
