漏水検知センサー

漏水検知の性能に大きな影響を与えるセンサー 周囲環境変化や柔軟性に優れた特性により、現在、主にビル、データセンターや病院などに採用されています。大量データ時代の本格化に伴い、サーバーの放熱対策として水冷化が進む中、組込用途で採用されるなど用途が広がっています。多様な製品ラインナップでお客様のニーズにお応えします。

製品特長

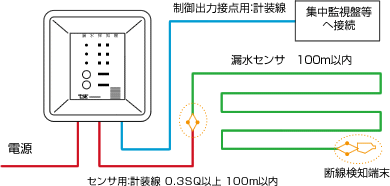

総合防災監視システムに適した検知器です。 制御出力接点を設けていますので複数の検知器により集中管理も可能です。
広範囲を一本のセンサーで監視します。 センサーはどの部分でも水を確実に検知するラインセンサーで、湿気により誤動作することはありません。また純水、酸、アルカリ溶液も検知可能です。
断線検知機能もついています。 万一センサーが断線した場合はこれを検知し、ブザーとランプで知らせます。
取付が簡単、安全で保守が容易です。 センサー電圧はAC12.5V以下の弱勢力回路で安全です。センサーは可とう性に富み取扱いが容易で金属上でも直接取付が可能です。

施工例

配管にセンサーを取付
機器廻りにセンサーを取付
フリーアクセス下にセンサーを取付

資料ダウンロード

製品詳細情報

検知器一覧

標準タイプ

壁かけ

1回路用 AD-AS-1AM

検知回路数が1回路の検知器で漏水、断線の警報はランプ（LED）で表示しブザーが鳴ります。（制御出力接点も取り出せます。）
壁かけ

複数回路用 AD-AS-5DRM、AD-AS-10DRM

検知回路数が5、10回路のものが標準です。異常警報はいずれも漏水、断線のランプ（LED）とブザーでおこない、一括および、各回路毎に制御出力接点が取り出せます。
組込用

1回路用 AD-AS-1WM

盤内のDINレールへ取り付ける組込用です。断線検知機能付きです。
組込用

1回路高感度用 AD-AS-1C-SR

盤内のDINレールや機器組込用の高感度検知器です。高抵抗の液体（純水、薬液等）の検知が可能です。
組込用

1回路用 AD-AS-1DM

盤内のDINレールに取付ける組込用です。 AC/DC電源を採用しています。

位置検知タイプ

壁かけ

漏水位置検知型1回路用
AD-AS-1LCM-A（AC電源型アナログ出力）

専用のセンサと組合わせることにより、漏水位置をデジタル表示できます。
組込用

漏水位置検知型1回路用
AD-AS-1LDMA（AC/DC電源兼用）

専用のセンサと組合わせることにより、漏水位置をデジタル表示できます。

検知器仕様

1回路用

仕様 / 型番	1回路用
仕様 / 型番	AD-AS-1AM	AD-AS-1WM	AD-AS-1DM	AD-AS-1C-SR
製品写真
センサ回路数	1
電源電圧	AC100V～240V		AC24V、DC24V	AC100V、AC200V
周波数	50/60Hz
センサ印加電圧	AC2.8V以下	AC5.3V以下	AC5.3V以下	AC2.8V以下
漏水警報	赤色LEDランプ点滅 / ブザー鳴動	橙色LED点滅
断線警報	赤色LEDランプ点滅 / ブザー鳴動	橙色LED点滅
制御出力接点定格負荷（抵抗負荷）	AC250V 6.0A、DC24V 6.0A	AC125V 0.4A、DC30V 2.0A
消費電力	4.5VA以下	2VA以下	3VA以下	2VA以下
感度調整	有
チェック機能	有	—
外形寸法（mm）	W120×H124×D55	W45×H72×D75	W22×H76×D87	W45×H72×D67
重量（kg）	約0.3	約0.12	約0.08	約0.18
ボックス色	アイボリーホワイト	グレー

複数回路用・漏水位置検知器

仕様 / 型番	複数回路用		漏水位置検知型
仕様 / 型番	AD-AS-5DRM	AD-AS-10DRM	AD-AS-1LCM-A	AD-AS-1LDMA
製品写真
センサ回路数	5	10	1
電源電圧	AC100V～240V		AC100V～AC240V	AC24V、DC24V
周波数	50/60Hz
センサ印加電圧	AC5.5V以下		AC5.5V以下	AC12.5V以下
漏水警報	赤色LEDランプ点滅 / ブザー鳴動		赤色LEDランプ点灯 / ブザー鳴動 / 漏水位置をデジタル表示 / 4-20mAアナログ出力
断線警報	赤色LEDランプ点滅 / ブザー鳴動		赤色LEDランプ点灯 / ブザー鳴動 / ‘_ _ _’表示
制御出力接点定格負荷（抵抗負荷）	AC125V 0.4A、DC30V 2.0A		AC125V 0.4A、DC30V 2.0A
消費電力	12VA以下	20VA以下	5W以下	5W以下
感度調整	有
チェック機能	有		—
外形寸法（mm）	W300×H330×D100		W180×H125×D35	W106×H96×D57
重量（kg）	約5.5		約0.3	約0.25
ボックス色	ライトベージュ（5Y7/1）		グレー

センサー一覧

標準タイプ

非発色タイプAD-Sセンサー
センサーライン状のセンサーでわずかな導電性液体の漏れも検知します。
発色復帰タイプAD-RSセンサー
吸水部分が赤く発色し、乾燥すると元（白色）に戻ります。
発色タイプAD-HSセンサー
吸水するとセンサー表面が赤く発色します。乾燥後も赤色は残ります。
フラットタイプAD-FHセンサー
フラット型センサーです。結露に強く、耐湿性、復帰性に優れています。
耐薬品タイプAD-FH-Sセンサー
電極にSUSを使用した耐久性に優れたセンサーです。
難燃タイプAD-BRSセンサー
難燃規格NFPA262（旧UL910）に準拠した難燃タイプのセンサーです。耐薬品性も優れています。
難燃フラットタイプAD-BFSセンサー
難燃規格NFPA262（旧UL910）に準拠した難燃タイプのフラット型センサーです。耐薬品性も優れています。
難燃細径タイプAD-BRS-Sセンサー
難燃規格NFPA262（旧UL910）に準拠した難燃タイプの細径型センサーです。
ポイントタイプAD-PA-N
水の集まる所へ取り付けます。床置型センサー。
※断線検知機能非搭載
ポイントタイプAD-PA-R
水の集まる所へ取り付けます。床置型センサー。
※断線検知端末機能内蔵
断線検知端末ZT-2
センサの現場施工用端末です。
高感度型検知器用断線検知端末ZT-SR
高感度型専用の端末です。

位置検知タイプ

位置検知タイプAD-LSセンサー
漏水位置検知型専用センサーです。
難燃位置検知タイプAD-BRLセンサー
難燃規格NFPA262（旧UL910）に準拠した難燃タイプの位置検知専用センサーです。耐薬品性も優れています。
難燃位置検知フラットタイプAD-BFLセンサー
難燃規格NFPA262（旧UL910）に準拠した難燃タイプの位置検知専用フラット型センサーです。耐薬品性も優れています。
位置検知用断線検知端末ZT-L2
漏水位置検知型専用の現場施工用端末です。

センサー固定具

ステッカー（接着テープ型）CA-14
センサ配線固定用でステッカーは接着テープ付きです。
ステッカー（ブリッジ型）SP-1SF
ブリッジタイプのステッカーです。接着テープ付きです。
ピンサドル（コンクリート釘付き）PS-1
ピンサドルはコンクリート釘付きです。
※積水製

センサー仕様

仕様 / 型番	AD-Sセンサー	AD-HSセンサー
製品写真
電極内層	電極1：錫メッキ軟銅線0.3mm²にプラスチック単糸編組
	電極2：錫メッキ軟銅線0.3mm²にプラスチック単糸編組
	̶̶	赤色発色糸を介在
外層	プラスチック糸編組
外径	約Φ4m
リード線	̶̶
検知感度	3ml以下…1滴（0.05ml）1秒で水滴を滴下にて※1

※1 当社出荷時設定

仕様 / 型番		AD-FHセンサー	AD-FH-Sセンサー	AD-PAセンサー	AD-LSセンサー
製品写真
電極内層	電極1	錫メッキ軟銅線0.3mm²にプラスチック単糸編組	SUS316 0.33mm²にプラスチック単糸編組	ステンレス板（1mm）	錫メッキ軟銅線0.3mm²にプラスチック単糸編組
	電極2	錫メッキ軟銅線0.3mm²にプラスチック単糸編組	SUS316 0.33mm²にプラスチック単糸編組	ステンレス板（1mm）	錫メッキ軟銅線0.3mm²にプラスチック単糸編組
	電極3	̶̶			抵抗線Φ0.4にプラスチック単糸編組
外層		プラスチック糸編組		軟質PVC樹脂モールド	プラスチック糸編組
外径		約6.5mm×2.0mm		約40mm×50mm×14mm	約Φ3.5mm
リード線		̶̶		MF-VCTF0.5mm²3.5m	̶̶
検知感度		センサ漏れ長さ…60mm～90mm（参考水量：14～18ml）		水位10mm以上	3ml以下…1滴（0.05ml）1秒で水滴を滴下にて

仕様 / 型番		AD-BRSセンサー	AD-BFSセンサー	AD-BRS-Sセンサー	AD-BRLセンサー	AD-BFLセンサー
製品写真
電極内層	電極1	錫メッキ軟銅線0.33mm²に導電ETFE被覆PPSモノフィラメント（0.25mm）編組	錫メッキ軟銅線0.33mm²に導電性ETFE被覆（黒色）バサルト編組	錫メッキ軟銅撚り線0.33mm²	錫メッキ軟銅線0.33mm²に導電性ETFE被覆（黒色）PPSモノフィラメント（Φ0.2mm）編組	①と②の撚線にバサルト編組錫メッキ軟銅線0.33mm²に導電ETFE被覆（黒色）錫メッキ軟銅線Φ0.51mmにETFE絶縁電線（黄色）
	電極2	錫メッキ軟銅線0.33mm²に導電ETFE被覆PPSモノフィラメント（0.25mm）編組	錫メッキ軟銅線0.33mm²に導電性ETFE被覆（黒色）バサルト編組	錫メッキ軟銅撚り線0.33mm²にPPSモノフィラメント（0.25mm）編組	FEP線	③と④の撚線にバサルト編組抵抗線Φ0.40mmに導電ETFE被覆（黒色）錫メッキ軟銅線0.5mm²にFEP絶縁電線（青色）
	電極3	̶̶			抵抗線Φ0.40mmに導電性ETFE被覆（黒色）PPSモノフィラメント（Φ0.25mm）編組	̶̶
外層		バサルト編組	ETFEモノフィラメント	バサルト編組	バサルト編組	ETFEモノフィラメント
外径		約Φ4mm	約6.5mm×約2.2mm	約Φ2.7mm	約Φ4mm	約6.5mm×約2.2mm
リード線		̶̶
検知感度		3.0ml以下	濡れ長さ100mm以下	3.0ml以下	濡れ長さ100mm以下
