電気機器用特殊耐熱ビニル絶縁電線 ネツタフ115® (S)HKIV [ 盤内配線用電線 ]

導体最高許容温度が115℃と高いため周囲温度が上昇し易い箇所への配線として、またそれ以外の箇所でも許容電流を多くとれるため、より安全にご使用いただけます。
ネット通販でもご購入いただけます(0.75SQ~5.5SQ)。

製品特徴
  • 導体最高許容温度115℃
  • 条件によりサイズダウン可能(KIV比較)
  • 直流750V対応
  • 色識別
  • RoHS 規制6物質非含有品
  • 使い易い箱梱包

ネツタフ115®はタツタ電線株式会社の登録商標です

製品イメージ

製品情報

ネツタフ115(S)HKIV 仕様
豊富な在庫・製造対応色

黒を標準として、白、赤、緑、黄、青、緑/黄、紫、茶、橙、水、灰、桃をご用意しています。
※在庫サイズ、色、数量に関しましてはご相談ください。

使い易い箱梱包

荷崩れの起きにくい丈夫な箱。
先端を入れられるよう、専用の穴付き。
※0.75SQ~5.5SQ

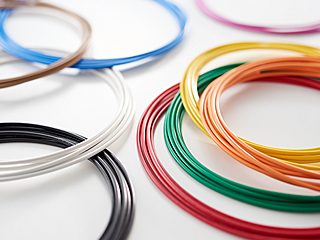

製品イメージ 製品イメージ
梱包写真
許容電流表
電線種類 KIV HKIV ネツタフ
115(S)HKIV
導体最高許容
温度(℃)
60 75 115
周囲温度(℃) 30


0.75SQ 12 14 23
1.25SQ 16 20 32
2SQ 22 26 40
3.5SQ 33 39 60
5.5SQ 45 53 79
8SQ 57 68 97
14SQ 83 99 145
22SQ 115 135 180
38SQ 165 195 255
60SQ 225 270 345
100SQ 320 380 495
150SQ 405 485 625
200SQ 490 585 760
250SQ 560 670 870
325SQ 660 790 1030
イメージキャラクター

備考1:周囲温度が30℃以外の場合は、
下表の電流補正係数を乗じた値とする

電線種類 KIV HKIV ネツタフ
115(S)HKIV




20 1.154 1.105 1.057
25 1.080 1.054 1.028
30 1.000 1.000 1.000
35 0.912 0.942 0.970
40 0.816 0.881 0.939
45 0.707 0.816 0.907
50 0.577 0.745 0.874
55 0.408 0.666 0.840
60 0.000 0.577 0.804

(注)計算条件:周囲温度30℃、周波数60Hz、気中暗渠1条布設。
TA導体品の許容電流については、別途お問い合わせください。

仕様
導体 絶縁体
厚さ
mm
仕上外径
(約)
mm
導体抵抗(20℃)
Ω/km
試験電圧
絶縁抵抗
MΩ・km
概算質量
kg/km
公称断面積
mm2
構成
本/mm
外径
mm
A TA 20℃ 80℃
0.75 30/0.18 1.1 0.8 2.7 24.4 25.8 3000 50 0.05 13
1.25 50/0.18 1.5 0.8 3.1 14.7 15.5 3000 50 0.05 19
2 37/0.26 1.8 0.8 3.4 9.50 9.91 3000 50 0.05 27
3.5 45/0.32 2.5 0.8 4.1 5.09 5.38 3000 50 0.05 44
5.5 70/0.32 3.1 1.0 5.1 3.27 3.46 3000 50 0.05 70
8 50/0.45 3.7 1.2 6.1 2.32 2.45 3000 50 0.05 100
14 88/0.45 4.9 1.4 7.7 1.32 1.39 3000 40 0.04 165
22 7/20/0.45 7.0 1.6 10.5 0.844 3000 40 0.04 275
38 7/34/0.45 9.1 1.8 13.0 0.496 3000 40 0.04 450
50 19/16/0.45 10.4 1.8 14.0 0.389 3000 40 0.04 550
60 19/20/0.45 11.6 1.8 15.5 0.311 3000 30 0.03 680
80 19/27/0.45 13.5 2.0 17.5 0.230 3000 30 0.03 910
100 19/34/0.45 15.2 2.0 19.5 0.183 3000 30 0.03 1130
150 27/34/0.45 18.7 2.2 24.0 0.129 3000 20 0.02 1580
200 37/34/0.45 21.2 2.4 26.0 0.0993 3000 20 0.02 2130
250 37/42/0.45 23.6 2.4 29.0 0.0760 3000 20 0.02 2580
325 37/55/0.45 27.0 2.6 33.0 0.0581 3000 20 0.02 3360

※WLI、HF-WLIとしてはご使用いただけません。
